La serie de electrocompresores alternativos a correa se caracteriza por la línea moderna, y la calidad reconocida de años en el campo internacional. Esta selección se divide en dos grupos: Compresores Mono-Etapa y compresores Bi-Etapa del tipo Vertical o en “V” para satisfacer todas las exigencias del mercado.
Las características más importantes son:
Cigüeñales en Hierro fundido esferoidal, Cilindros y placas de Válvulas en Hierro fundido Laminar, Válvulas en acero inoxidable, Placas en material antifricción, Volantes en Aluminio y en Hierro fundido con la inclinación adecuada para un mejor enfriamiento del cabezal, Filtros de aspiración con cartuchos intercambiables, alto poder de filtrado y buena capacidad de reducción del nivel de ruido. Todos los compresores están provistos de: Presóstato de corte, Enrejado Protector según normas, robinete de espurgue, llave esférica de salida, Válvula de seguridad, y Tanque con certificado de prueba Hidráulica.
Alfa 2M
- Cabezal de 2 cilindros paralelos de 2 Hp de 1 etapa
- Motor de 2 HP Monofásico blindado normalizado Czerweny
- Tanque de presión capacidad 130 lts. numerado
- Presóstato de corte electro mecánico
- Válvula de seguridad de 1/4“ con tirador manual
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/4”
- Válvula de retención exterior
- Robinete de drenaje inferior
- Enrejado protector según normas de seguridad
- Certificado de prueba hidráulica
- Presión de trabajo: 10 Kg./cm2
- Desplazamiento de aire: 280 Lts/min.
- Medidas: L 1.150 x A 400 x H 880 (mm)
- Peso: 85 KG.

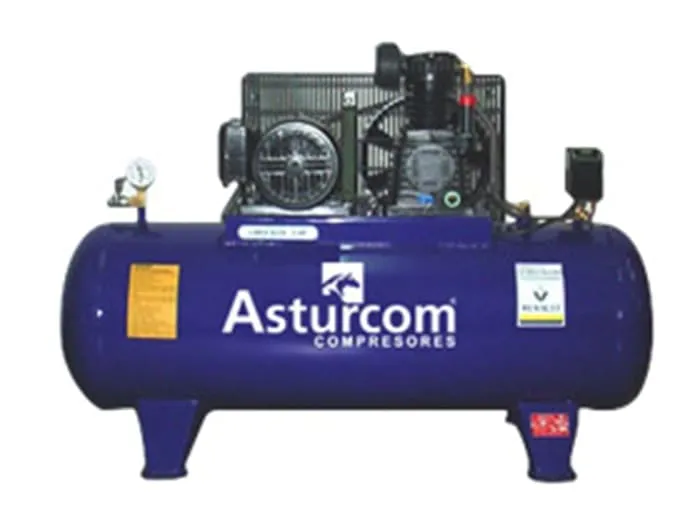

Alfa 2T
- Cabezal de 2 cilindros paralelos de 2 Hp de 1 etapa
- Cabezal de 2 cilindros paralelos de 2 Hp de 1 etapa.
- Motor de 2 HP trifásico blindado normalizado Czerweny.
- Tanque de presión capacidad 130 lts. numerado.
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 1/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/4”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de aire 280 Lts/min.
- Medidas: L 1.150 x A 400 x H 880 (mm)
- Peso: 85 KG.
Alfa 3M
- Cabezal de 2 cilindros paralelos de 3 Hp. 1 etapa.
- Motor de 3 HP Monofásico blindado normalizado Marca Czerweny.
- Tanque de presión capacidad 185 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg./cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 1/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/4”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica.
- Presión de trabajo 10 Kg./cm2
- Desplazamiento de aire 350 Lts/min. 21 M3/H.
- Medidas: L 1.300 x A 460 x H 930 (mm)
- Peso: 100 Kg.

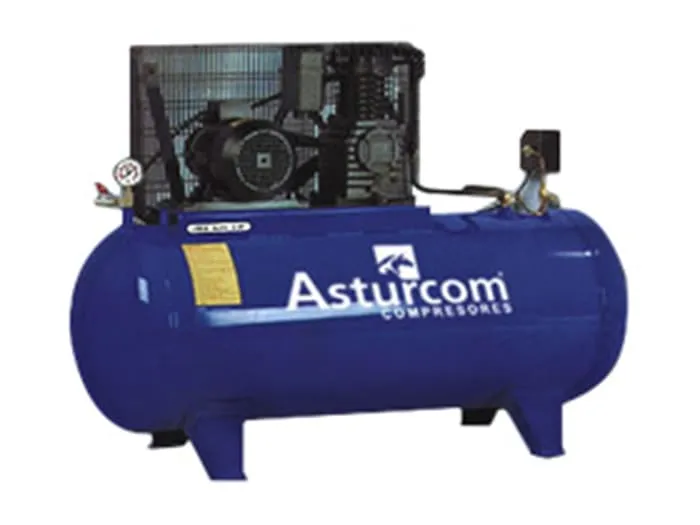

Alfa 3T
- Cabezal de 2 cilindros paralelos de 3 Hp. 1 etapa.
- Motor de 3 HP trifásico blindado normalizado Marca Czerweny.
- Tanque de presión capacidad 185 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg./cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 1/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/4”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica
- Presión de trabajo: 10 Kg./cm2.
- Desplazamiento de aire: 350 Lts/min. 21 M3/H.
- Medidas: L 1.300 x A 460 x H 930 (mm).
- Peso: 100 Kg.

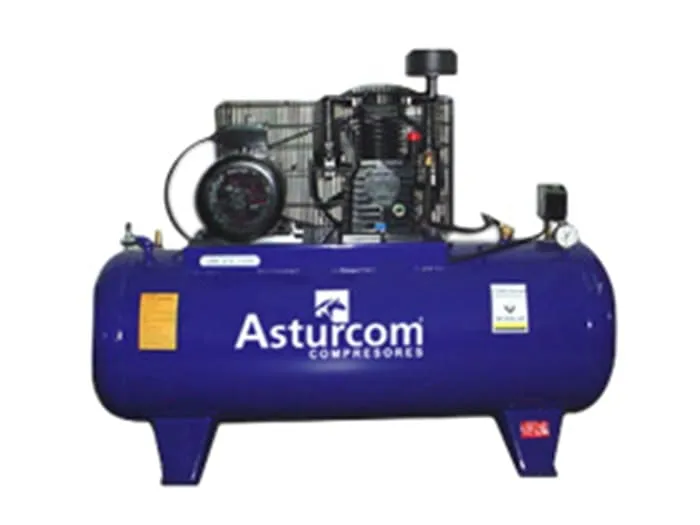

Alfa 4
- Cabezal de 2 cilindros paralelos de 4 Hp de 2 etapas.
- Motor de 4 HP trifásico blindado normalizado.
- Tanque de presión capacidad 215 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg./cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electromecánico.
- Válvula de seguridad de 1/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/2”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica.
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de aire 580 Lts/min.
- Medidas: L 1.470 x A 480 x H 980 (mm)
- Peso: 130 Kg.

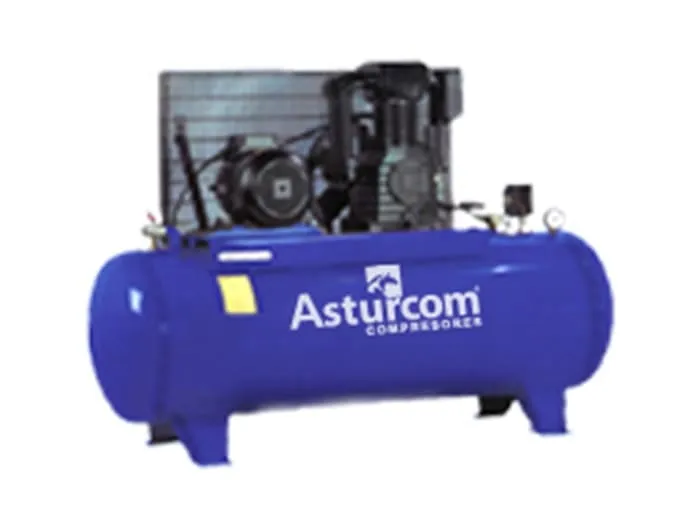

Alfa 5
- Cabezal de 2 cilindros paralelos de 5.5 Hp.
- Motor de 5.5 HP Trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 270 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg/cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 1/2“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/2”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica.
- Presión de trabajo del cabezal 10 Kg./cm2.
- Desplazamiento de aire 650 Lts/min. 39.0 M3/h.
- Medidas: L 1.490 x A 480 x H 1.020 (mm)
- Peso: 175 Kg.

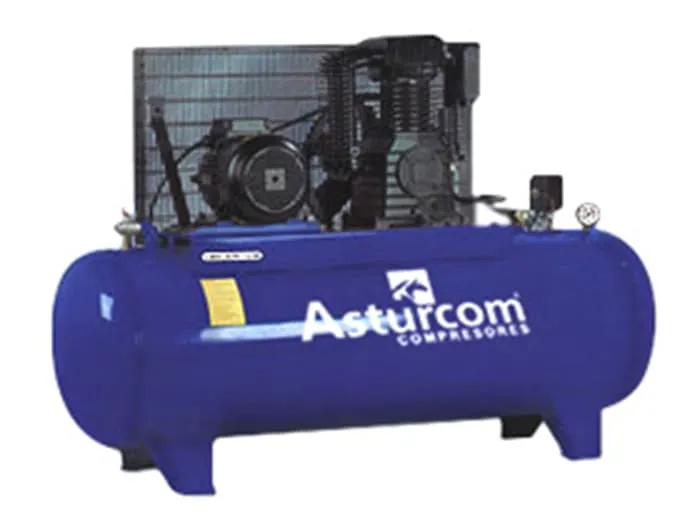

Alfa 7
- Cabezal de 2 cilindros paralelos de 7.5 Hp.
- Motor de 7.5 HP trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 300 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg./cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 3/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 3/4”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba Hidráulica.
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de Aire 900 Lts/min. 54 m3/h.
- Medidas: L 1.800 x A 580 x H 1.150 (mm).
- Peso: 230 Kg.

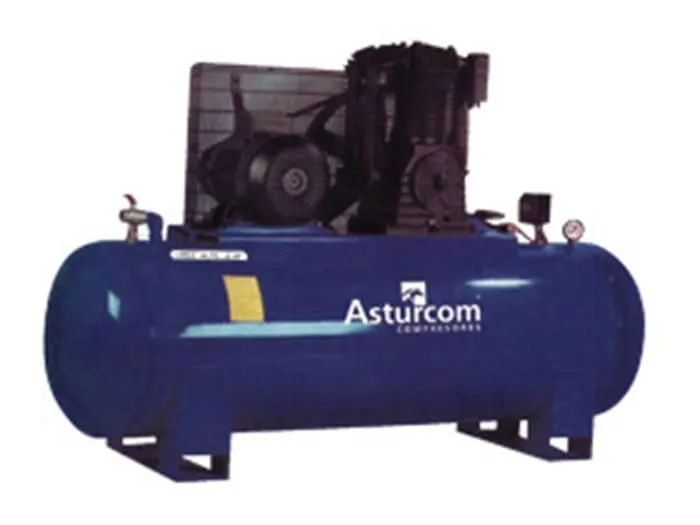

Alfa 10
- Cabezal de 2 cilindros paralelos de 10 Hp 2 etapas.
- Motor de 10 HP trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 420 lts. Construido en chapa 3/16”). (Según norma ASME la presión de trabajo es de 10.5 Kg./cm2). (Prueba Hidráulica realizada a 15 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 3/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba Hidráulica.
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de aire 1200 Lts/min.
- Medidas: L 1.800 x A 700 x H 1.350 (mm).
- Peso: 310 Kg.

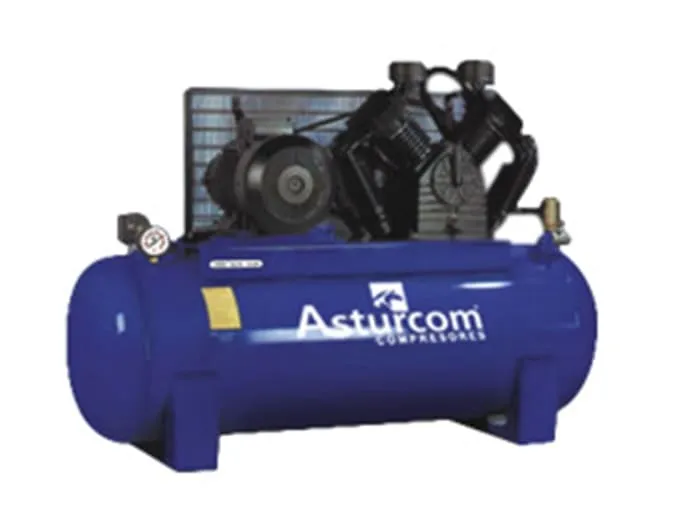

Alfa 15
- Cabezal de 2 cilindros en “V” de 15 Hp.
- Motor de 15 HP trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 500 lts. Construido en chapa 3/16”). (Según norma ASME la presión de trabajo es de 10.5 Kg./cm2) (Prueba Hidráulica realizada a 15 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 3/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba Hidráulica.
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de aire 1700 Lts/min.
- Medidas: L 1.800 x A 660 x H 1.400 (mm).
- Peso: 370 Kg.

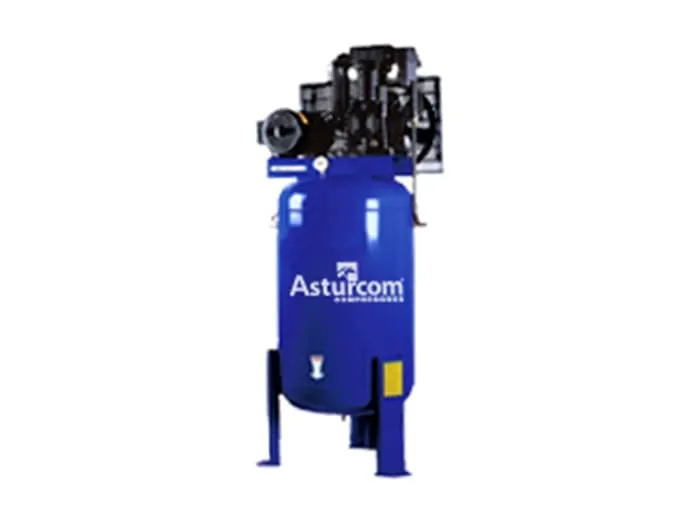

Alfa 5V
- Cabezal de 2 cilindros paralelos de 5.5 Hp.
- Motor de 5.5 HP Trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 165 lts. (Construido en chapa 1/8”). (Según norma ASME la presión de trabajo es de 8.4 Kg/cm2). (Prueba Hidráulica realizada a 12 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 1/2“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 1/2”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba hidráulica.
- Presión de trabajo del cabezal 10 Kg./cm2.
- Desplazamiento de aire 650 Lts/min. 39.0 M3/h.
- Medidas: L 780 x A 750 x H 1.850 (mm).
- Peso: 150 Kg.
Alfa 7V
- Cabezal de 2 cilindros paralelos de 7.5 Hp.
- Motor de 7.5 HP trifásico blindado normalizado marca Czerweny.
- Tanque de presión capacidad 280 lts. (Construido en chapa 3/16”). (Según norma ASME la presión de trabajo es de 10.5 Kg./cm2). (Prueba Hidráulica realizada a 15 Kg./cm2).
- Presóstato de corte electro mecánico.
- Válvula de seguridad de 3/4“ con tirador manual.
- Manómetro de presión 14 Kg.
- Llave esférica de salida en 3/4”.
- Válvula de retención exterior.
- Robinete de drenaje inferior.
- Enrejado protector según normas de seguridad.
- Certificado de prueba Hidráulica.
- Presión de trabajo 10 Kg./cm2.
- Desplazamiento de Aire 900 Lts/min. 54 m3/h.
- Medidas: L 780 x A 750 x H 1.850 (mm).
- Peso: 210 Kg.
Los compresores insonorizados Chinook se caracterizan por su línea moderna y son realizados para las aplicaciones donde la atención al nivel de ruido alcanza la máxima importancia de la prestación técnica y aseguran una amplia fiabilidad en el empleo de componentes de alta calidad. La reducción adecuada del calor permite alcanzar prestaciones de excelente nivel y la robusta estructura garantiza una eliminación casi total de las vibraciones. El pintado del equipo es en polvo epoxídico. En relación a los modelos el nivel de ruido va de 61 hasta 71 Db (A). Son estructuralmente proyectados para el transporte y una instalación fácil y segura. La línea denominada silent 2 y 4 se dirige a los clientes con exigencias industriales, viene en versiones de 4 a 11 Kw. El panel de instrumentos con mandos de contacto en baja tensión, permite por un sistema de auto diagnosis conocer el estado del electro compresor en tiempo real.
Componentes de serie: Panel electrónico de auto diagnosis y de mando, Cuenta horas, Manómetro con baño de glicerina, Pulmón de descarga, Ventilación forzada para reducción de la temperatura interna, Termostatos de control de la temperatura, electro válvula para descarga de la culata, silenciador en aspiración, Válvula de seguridad y Grifo de purga.
Modelo 850
- Cabezal de 2 cilindros paralelos 7.5 HP
- Motor eléctrico 7.5 HP blindado normalizado (5.5 Kw)
- Desplazamiento de Aire 900 Lts/min
- Nivel de ruido 68 Db
- Presión de Trabajo 10 Bar
- Medidas: A 850 mm L 620mm H 1100mm
- Peso: 182 Kg.
Modelo 1100
- Cabezal de 2 cilindros paralelos 10 HP
- Motor eléctrico 10 HP blindado normalizado (7.5 KW)
- Desplazamiento de Aire 1.250 Lts/min
- Nivel de ruido 68 Db
- Presión de Trabajo 10 Bar
- Medidas: A 850 mm L 620mm H 1100mm
- Peso: 220 Kg.

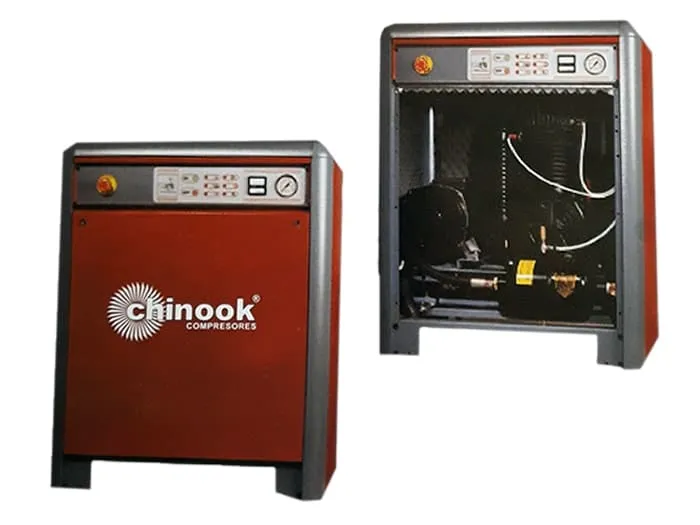

Modelo 1500
- Cabezal de 4 cilindros en “V” 15 HP
- Motor eléctrico 15 HP blindado normalizado (11 Kw)
- Desplazamiento de Aire 1.650 Lts/min
- Nivel de ruido 68 Db
- Presión de Trabajo 10 Bar
- Medidas: A 1400 mm L 900mm H 1300mm
- Peso: 250 Kg.

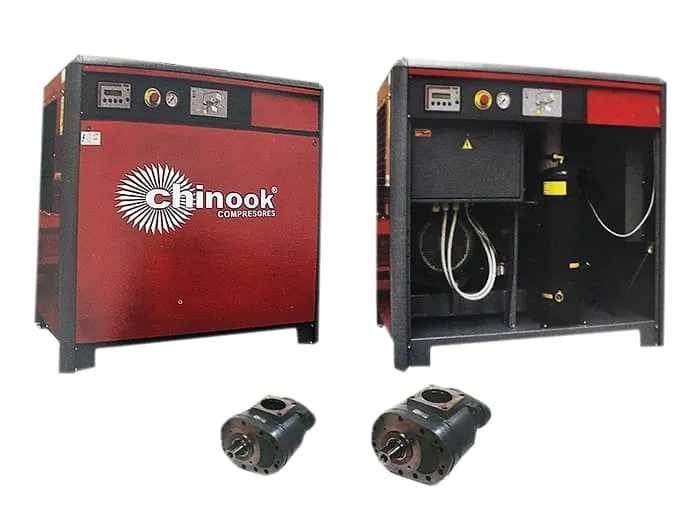

Caracteristicas Generales: CHINOOK ha estudiado una nueva línea de compresores de tornillos lubricados serie "ULISSE" modelos GK y TK, muy competitiva, que tiene en cuenta el ambiente y los balances energéticos para satisfacer las exigencias de los sitemas productivos actuales. Las caracteristicas que distinguen estos nuevos compresores: fiabilidad, silneciociosidad, bajos costos de explotación y de mantenimineto.
¿Como funciona un compresor a tormillo?
El Bloque tornillo está compuesto por un rotor macho y uno hembra que interactúan en unas tolerancias muy limitadas, comprimiendo una mezcla de aire y aceite. La rotación de los rotores crea una presión en le interior del circuito que permite la inyección del aceite en el interior del bloque y una depresión en el conducto de aspiración que manda el aire dentro del tornillo. Siguiendo con su rotación, los lóbulos cierran la aspiración y comprimen la mezcla de aire y aceite, reduciendo el espacio a su disposición.
El aceite inyectado tiene tres funciones muy importantes: lubricación de los cojinetes, absorción del calor desarrollado a través del proceso de compresión y acción de estancamiento entre los dos rotores. Este proceso se repite continuamente, asegurando un movimiento uniforme y silencioso con un flujo de aire sin pulsaciones. Los rotores no tienen un contacto recíproco directo y esa característica hace que no sufran desgastes, mientras que las únicas partes sometidas a un mantenimiento son los cojinetes y los anillos de cierre. Los nuevo compresores de la serie lubricados serie "ULISSE" modelos GK y TK han sido proyectados para funcionar en continuo servicio.
Gracias a su mantenimiento técnico, a las óptima refrigeración y a la eficaz lubricación, pueden trabajar 24 horas al día durante 7 días la semana, sin disminución de las prestaciones. Los principales parámetros de funcionamiento se tienen bajo control gracias a un sistema automático de seguridad que garantiza una eficiencia constante y una óptima fiabilidad operativa. En las nuevas líneas de compresores lubricados serie "ULISSE" modelos GKy TK todas las partes en movimiento están equilibradas dinámicamente con el fin de obtener un funcionamiento son vibraciones. Además, el mueble que tiene un moderno y particular diseño, combina la estética con una notable silenciosidad y accesibilidad para el mantenimineto. En efecto, todos los modelos están dentro de paneles metálicos revestidos con material fonoabsorbentes.
